| Наименование показателей | Значения | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SintSolar CS-V4 | * | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Размеры панели коллектора, мм: длина ширина высота 2017 1017 95 Площадь апертуры/абсорбера, м2
| 1.882 |
| Площадь сечения (общая площадь), м2
| 2.051 |
|
| Общая спецификация:
|
| Вес коллектора (без теплоносителя), кг
| 38 |
| Максимальное рабочее давление теплоносителя в коллекторе, кПа
| 700 |
| Объем каналов поглащающей панели, л
| 1 |
| Температура стагнации (равновесная температура поглощающей панели при G=1000 Вт/м2 и tвозд.=30°С), °С
| 220 |
|
| Параметры тепловой эффктивности (относительно площади апертуры):
|
| Максимальный КПД коллектора (при разнице температур = 0)
| 0.86 |
| Коэффициент тепловых потерь, Вт/(м2·К)
| 3.23 |
| Температурная зависимость коэффициента тепловых потерь, Вт/м2·К2)
| 0.0101 |
| Пиковая мощность при G=1000 Вт/м2 и разнице температур = 0, Вт
| 1617 |
|
| Поглощающая панель (абсорбер):
|
| Материал листа/трубки
| медь/медь |
| Поглощающее покрытие
| высокоселективное Sunselect |
| Поглощение
| 0.95 |
| Излучение
| 0.05 |
|
| Позрачная изоляция:
|
| Число слоев
| 1 |
| Материал
| текстурированное 4 мм закаленное стекло Solar с двухсторонним просветляющим (AR) покрытием |
| Коэффициент прозрачности
| 0.97 |
| Возможность замены без демонтажа коллектора
| есть |
|
| Теплоизоляция:
|
| Материал
| Базальт с влагооталкивающим покрытием |
| Основная толщина, мм
| 55-65 |
| Боковая толщина, мм
| 20 |
|
| Материал корпуса коллектора
| анодированный конструкционный алюминий АД31 |
|
| Гидравлическое подключение
| труба меднная 18х1 мм |
|
| Срок эксплуатации не менее, лет
| 50 |
| | |||||||||||||||||||||||
*

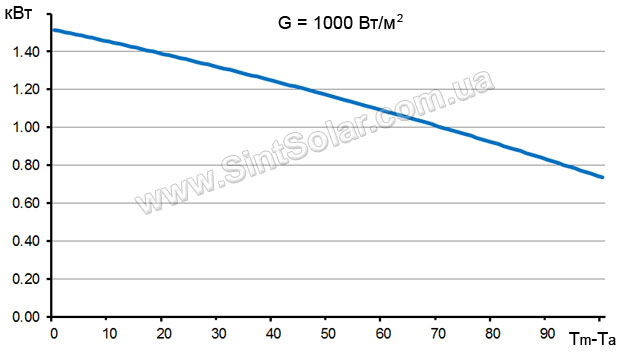

График мощности солнечного коллектора в зависимости от разницы средней температуры теплоносителя и температуры окружающего воздуха (Tm-Ta) при мощности солнечного излучения 1000 Вт/м2 (G).
- в пересчете на апертурную площадь,

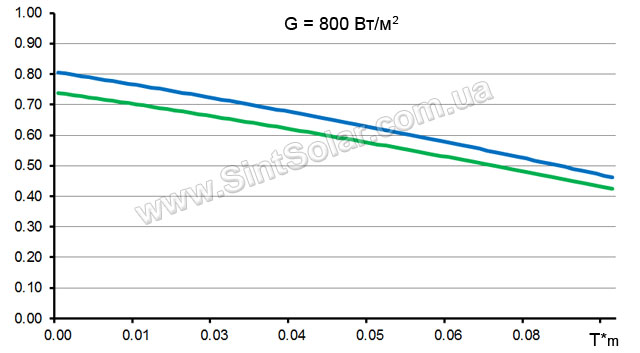

- в пересчете на общую площадь.График КПД солнечного коллектора в зависимости от уменьшения разницы температур (T*m) при мощности солнечного излучения 800 Вт/м2 (G).
