Благодаря этому покрытию поглощающая панель захватывает больше тепла от солнечного излучения с высокой эффективностью: 95% поглощается и всего 5% энергии излучается (для сравнения, у черной краски 94% - поглощается, 88% - излучается).

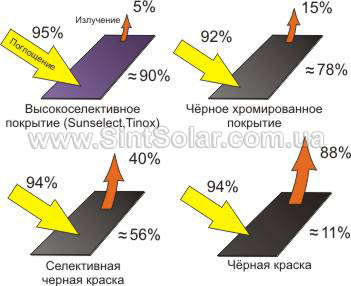

Сравнение покрытий

Глобальное излучение на территории Украины (в отличии от Турции, Израиля или Греции) состоит на 40-60% из рассеянного света. Для того, чтобы эффективно преобразовывать рассеянное излучение в тепловое необходимо использовать солнечные коллекторы с высокоселективным покрытием поглощающей панели.

Высокоселективный коллектор SintSolar CS в зимние месяцы и облачные дни поглощает на 40% больше тепла (а в среднем за год - на 20%) чем аналогичный коллектор с поглощающей панелью, покрытой селективной черной краской. Если сравнивать коллектор SintSolar CS и аналогичный коллектор с поглощающей панелью, покрытой „черным хромом”, то среднегодовая разница составляет 12%.

Поглощающая панель изготовлена из меди. Медь является металлом с большим коэффициентом теплопроводности. Это обеспечивает максимальную эффективность отвода тепла от всей поверхности поглощающей панели.

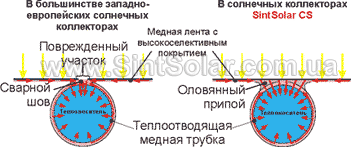

Для эффективного переноса тепла в поглощающей панели коллектора SintSolar CS, медная лента соединяется c теплоотводящими трубками при помощи пайки оловянным припоем. Это позволяет получить большую площадь контакта с малым термическим сопротивлением не повреждая селективное поглощающее покрытие. Используемая технология обеспечивает высокую эффективность поглощающей панели коллектора.

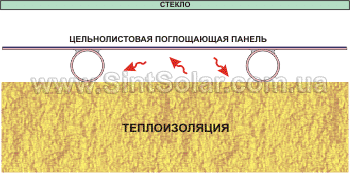

Поглощающая панель солнечного коллектора SintSolar CS изготавливается из цельного листа медной ленты. Вся поглощенная энергия остается надежно «запертой» под поглощающей панелью, и может использоваться только для нагрева теплоносителя, а не идти на увеличение тепловых потерь.

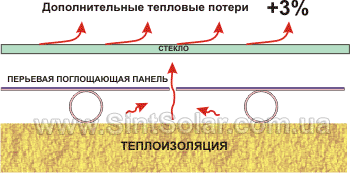

Перьевой солнечный коллектор




Гелиоколлектор SintSolar CS

Использование качественной базальтовой теплоизоляции, толщиной 55мм со стабильными во времени параметрами, позволяет существенно снизить потери тепла и эффективно эксплуатировать коллектор даже в зимний период на протяжении всего срока эксплуатации. Увеличение толщины теплоизоляции с 30 до 55 мм приводит к увеличению эффективности гелиоколлектора на 7%, при этом удорожание гелиоколлектора происходит всего на 1%.

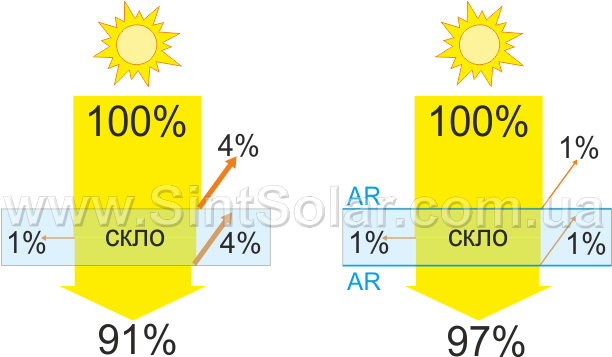

Чем ниже содержание железа в стекле, тем выше его коэффициент пропускания инфракрасной составляющей солнечного спектра, и тем эффективнее работает коллектор. При использовании стекла с низким содержанием железа (без дополнительных покрытий) 91% солнечной энергии достигает поглощающей панели (для сравнения, обычное оконное стекло - 85%). Дополнительное AR (Anti-Reflective - просветляющее) покрытие с двух сторон стекла уменьшает отражение солнечного излучения в 4 раза, что позволяет пропустить 97% энергии и повысить до максимума эффективность солнечного коллектора.

Гидравлическое сопротивление коллектора определяется параметрами трубной конструкции поглощающей панели. Наибольшее влияние в коллекторе SintSolar CS оказывает внутренний диаметр подсоединительных патрубков, который достаточно велик, что позволяет в гелиосистемах с принудительной циркуляцией использовать маломощные циркуляционные насосы.

Приведены на этой странице.

Специально разработанный технологический процесс для производства солнечных коллекторов не допускает выпуска некачественной продукции.

Коллектор SintSolar CS соответствует ДСТУ EN 12975.

Коллекторы испытываются по ДСТУ 4034-2001. Для подтверждения высокой надежности коллекторов некоторые испытания проводятся при повышенных нагрузках.

Медь является коррозионно-стойким металлом. В течение срока эксплуатации незначительное окисление меди не влияет на эффективность работы коллектора.

Селективное покрытие поглощающей панели состоит из материалов, устойчивых к атмосферным воздействиям , солнечному излучению, и температурам до +300°С.

Используемые в коллекторе уплотнители, изготовлены из силиконовой и EPDM резины, поэтому они не меняют своих свойств под воздействием окружающей среды и высоких температур в течение всего срока эксплуатации коллектора.

Используемая теплоизоляция рассчитана на постоянную рабочую температуру до +250°С, она практически не впитывает влагу (даже после полного погружения в воду). Всё это гарантирует стабильность характеристик в течение всего срока эксплуатации.

Специально образованная оксидная пленка на поверхности алюминия позволяет сохранять элементы корпуса в неизменном виде в течение всего срока эксплуатации.

В качестве прозрачной изоляции применяется закаленное стекло толщиной 4 мм, которое в 6 раз прочнее обычного стекла. Такое стекло способно выдержать большинство возможных случайных ударных воздействий.

Геометрия коллектора обеспечивает целостность прозрачной изоляции. Соотношение габаритных размеров коллектора 1:2 уменьшает нагрузку на стекло и повышает его прочность к ударным воздействиям. Все элементы корпуса проклеены и дополнительно зафиксированы алюминиевыми заклепками.

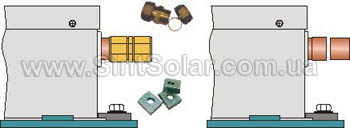

Соединение коллекторов возможно осуществить двумя способами: с помощью специальной зажимной муфты (рекомендуется в небольших системах) или с помощью пайки (рекомендуется в системах с любой площадью солнечных коллекторов). Соединение пайкой более надежное и не препятствует медной трубе свободно перемещаться при температурных расширениях. Патрубок коллектора имеет расширение, поэтому пайка двух коллекторов осуществляется только по одному стыку.

Коллектор легко монтируется на крышах любых типов, стенах зданий и открытых площадках. Все крепежные элементы изготовлены из анодированного алюминия (кроме конструкций на плоскую крышу) и нержавеющей стали. Опорные конструкции и крепежные элементы рассчитаны на ветровую нагрузку 30 м/с.

В конструкции коллектора предусмотрена возможность легкой замены стекла без демонтажа системы.

Весогабаритные параметры коллектора SintSolar CS удовлетворяют требованиям ГОСТ 28310-89. В конструкции коллекторов используется задняя стенка из стеклопластика, что позволило снизить вес коллектора до 40 кг.
