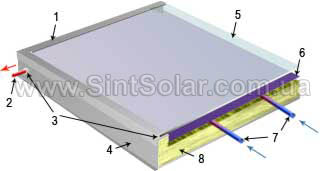

Общее устройство солнечного коллектора

1 - съёмный прижимной уголок; 2 - подсоединительный патрубок; 3 - силиконовая уплотнительная резина; 4 - алюминиевый корпус; 5 - прозрачная изоляция (стекло с пониженным содержанием железа); 6 - медный абсорбер (теплопоглощающая панель); 7 - параллельные медные трубки; 8 - теплоизоляция, толщиной 55 мм.

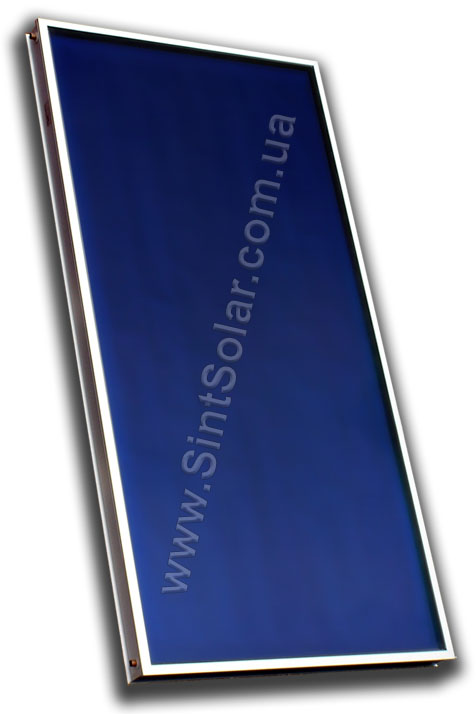

Солнечный коллектор SintSolar состоит из теплоизолированного анодированного алюминиевого корпуса, внутри которого расположена медная поглощающая панель с высокоселективным поглощающим покрытием. Поглощающая панель состоит из медной ленты с высокоселективным покрытием и припаянных к ней медных теплоотводящих трубок, через которые прокачивается жидкий теплоноситель. Сверху поглощающая панель закрыта прозрачной, для солнечного излучения, изоляцией. Высокоселективное покрытие поглощающей панели, а так же большая площадь контакта медных трубок с медной лентой обеспечивает высокую эффективность работы коллектора.

Под воздействием солнечного излучения (инфракрасной составляющей) в поглощающей панели происходит преобразование солнечной энергии в тепловую, в результате, медная лента разогревается, а прокачиваемый через медные трубки жидкий теплоноситель отбирает полученное тепло. Высокоселективное покрытие прозрачно для инфракрасного излучения, но является зеркалом для теплового, в связи с этим, преобразованная энергия практически не излучается поглощающей панелью. Прозрачная изоляция и теплоизоляционный слой уменьшают потери тепловой энергии.

В зависимости от потребностей в горячей воде и (или) отоплении определяется необходимое количество солнечных коллекторов, которые объединяются в группы и работают в единой системе. Количество и температура нагретой воды за один день зависят от многих факторов таких как: высота солнца над горизонтом, степень ясности дня, температура воздуха, температура холодной воды, количество потребляемой горячей воды, конфигурация системы и т.д. Поэтому, количество и температура нагретой воды, в каждый конкретный день, различны. В двухконтурных системах нагретый в коллекторе теплоноситель поступает во внутренний (или внешний) теплообменник бака-аккумулятора, где передает полученную тепловую энергию воде.

Затем, охладившийся теплоноситель возвращается в коллектор и вновь нагревается – цикл замыкается. Теплоноситель непрерывно циркулирует между коллекторами и баком до тех пор, пока достаточно солнечной энергии, чтобы нагревать воду.

В качестве теплоносителя в системах мы рекомендуем использовать только нетоксичные специальные антифризы, это позволит эксплуатировать систему круглогодично и продлит срок ее службы.

Коллектор является элементом системы и не может эффективно функционировать, если неправильно подобраны другое оборудование и комплектующие. Качество монтажа, а также количество коллекторов, выбранное для конкретной системы, значительно влияет на эффективность и надежность работы солнечных коллекторов и системы в целом.
